鉄骨切断機
（K240とPDシリーズはNETIS対象外)
●鉄骨切断機（Kシリーズ)・・・鉄骨解体、スクラップ作業に最適
●鉄骨切断機（KSシリーズ)・・・金属スクラップ用切断機！
●鉄骨切断機 (Mシリーズ) ・・・2本シリンダで、いつでも先端出力がほぼ一定の解体機
●鉄骨切断機 (PDシリーズ) ・・・大型プラントの解体現場に最適。２シリンダ鉄骨切断機！
●超大型鉄骨切断機 (Kシリーズ)（ブーム取付型） ・・・大型対象物も楽々切断！
Kシリーズ
特徴
■当社独自技術ブースタ（増圧）機構搭載 , 素早い開閉、ハイパワーの切断力
■鉄筋解体、スクラップ作業に最適
■圧入アームピンを採用、切断時のアームの開きを防止
■小型機種（K-2J~K-7J) は波刃仕様
※特注にてストレート刃対応可能
片刃駆動タイプ
|
|
K-2J |
K-3J | K-4J | |
| 切断力 | kN | 505 | 730 | 800 |
| 最大/最小開口幅 | mm | 300/0 | 340/0 | 400/0 |
| カッタ長さ | mm | 220 | 220 | 260 |
|
本体内蔵リリーフ弁 設定圧力 |
MPa | 18 | 18 | 18 |
| ショベル設定圧力 | MPa | 21 | 21 | 21 |
| 油量 | L/min | 20～30 | 30～60 | 30～70 |
| 質量 | kg | 200 | 300 | 370 |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
2.0～3.0 | 2.5～4.0 | 4.0～5.5 |
|
|

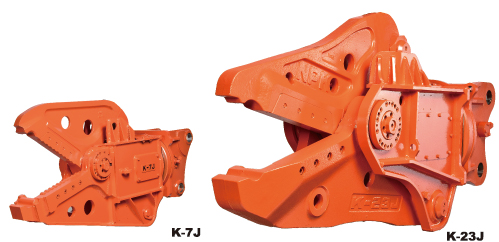

K-7J(S) | |
| 切断力 | kN |
1290 |
| 最大/最小開口幅 | mm |
530/0 |
| カッタ長さ | mm |
340 |
|
本体内蔵リリーフ弁 設定圧力 |
MPa |
21 |
| ショベル設定圧力 | MPa |
25 (28) |
| 油量 | L/min |
50～130 |
| 質量 | kg |
695 (770) |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
6～9 |
|
|
K-13J(D)(S) |
|||
|
フリー旋回 |
デュアル旋回(D) | スイッチ旋回(S) | ||
| 切断力 | kN | 2500 | ||
| 最大/最小開口幅 | mm |
530/0 |
||
| カッタ長さ | mm |
440 |
||
|
本体内蔵リリーフ弁 設定圧力 |
MPa | 25 | ||
| ショベル設定圧力 | MPa | 28 | ||
| 油量 | L/min | 80～180 | ||
| 質量 | kg |
1400 |
1430 | 1425 |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
10～16 |
||
|
|
K-23J(D)(S) |
|||
|
フリー旋回 |
デュアル旋回(D) | スイッチ旋回(S) | ||
| 切断力 | kN | 2700 | ||
| 最大/最小開口幅 | mm |
585/0 |
||
| カッタ長さ | mm |
500 |
||
|
本体内蔵リリーフ弁 設定圧力 |
MPa | 26 |
26 |
26（IN） 28（OUT） |
| ショベル設定圧力 | MPa | 30 | ||
| 油量 | L/min | 100～250 | ||
| 質量 | kg |
2450 |
2490 | 2500 |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
19～21 |
||
*(S)はスイッチ旋回タイプ
*(R)は油圧旋回タイプ
*スイッチ旋回は、油量は400L/min以下、戻り側の配管圧力は26MPa以上で使用して下さい。
推奨油量を超えると旋回動作で誤作動が起きる場合があります。。
*各製品の仕様は、改良のため予告なく変更することがありますので、ご了承ください。
*取り付けの際には当該ショベルのアタッチメント装着可能質量をご確認ください。
片刃駆動(ブースタ非搭載)タイプ
|
|
K240(D)(S) |
|||
|
フリー旋回 |
デュアル旋回(D) | スイッチ旋回(S) | ||
| 切断力 | kN |
2900 |
||
| 最大/最小開口幅 | mm |
700/0 |
||
|
カッタ刃長 （フレーム/アーム） |
mm |
500/550 |
||
|
本体内蔵リリーフ弁 設定圧力 |
MPa | - | ||
|
ショベル油圧配管 リリーフ設定圧力 |
MPa |
32 |
||
| 油量 | L/min |
- |
||
| 質量 | kg |
2440 |
2480 |
2490 |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
19～21 | ||
*(D)はデュアル旋回タイプ
*(S)はスイッチ旋回タイプ
*(R)は油圧旋回タイプ
*各製品の仕様は、改良のため予告なく変更することがありますので、ご了承ください。
*取り付けの際には当該ショベルのアタッチメント装着可能質量をご確認ください。
【 K240(R)(S)(D)は、ブースタ搭載しておりません。NETIS対象外です 】
両刃駆動タイプ
|
|
K-24X(D)(S) |
|||
|
フリー旋回 |
デュアル旋回(D) |
スイッチ旋回(S) |
||
| 切断力 | kN |
2600 |
||
| 最大/最小開口幅 | mm |
780/0 |
||
| カッタ刃長さ | mm |
460 |
||
|
本体内蔵リリーフ弁 設定圧力 |
MPa | 28 | ||
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 30 | ||
| 油量 | L/min |
100～250 |
||
| 質量 | kg |
2405 |
2470 | 2480 |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
19～21 |
||
|
K-33X(D) |
K-42X(D) | ||
| 切断力 | kN | 3200 | 3900 |
| 最大/最小開口幅 | mm |
825/0 |
920/0 |
| カッタ刃長さ | mm |
530 |
560 |
|
本体内蔵リリーフ弁 設定圧力 |
MPa | 28 | 28 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa |
30 |
30 |
| 油量 | L/min | 150～350 | 175～400 |
| 質量 | kg |
3350 (3435) |
4055 (4195) |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
29～38 | 39～48 |
*(D)はデュアル旋回タイプ
*(S)はスイッチ旋回タイプ
*(R)は油圧旋回タイプ
*各製品の仕様は、改良のため予告なく変更することがありますので、ご了承ください。
*取り付けの際には当該ショベルのアタッチメント装着可能質量をご確認ください。

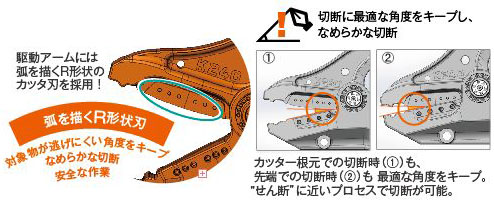

KSシリーズ
特徴
■開口が広く、アームの奥行きが深い
■シリンダカバーを一新し騒音を軽減
■旋回方式は3種類選択可能
|
|

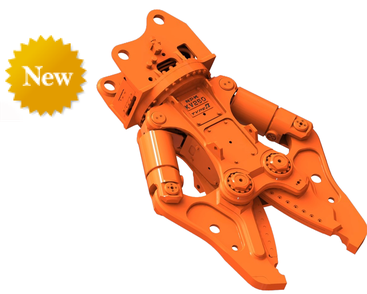

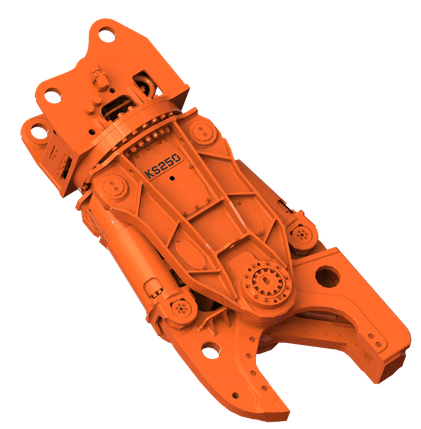

New! KS250 |
|||
|
フリー旋回 |
デュアル旋回(D) |
スイッチ旋回(S) |
||
| 切断力 | kN |
1020 |
||
| 最大/最小開口幅 | mm |
600/0 |
||
| カッタ刃長さ | mm |
460 |
||
|
本体内蔵リリーフ弁 設定圧力 |
MPa | 28 | ||
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 30 | ||
| 油量 | L/min |
100～400 |
||
| 質量 | kg |
2420 |
2440 | 2450 |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
19～21 |
||
*(D)はデュアル旋回タイプ
*(S)はスイッチ旋回タイプ
*(R)は油圧旋回タイプ
*各製品の仕様は、改良のため予告なく変更することがありますので、ご了承ください。
*取り付けの際には当該ショベルのアタッチメント装着可能質量をご確認ください。
*油量はショベルの油量に準じます。
PDシリーズ
特徴

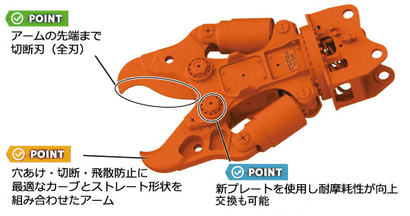

■尖った先端で、機体に負担なく穴あけが可能
■アームの閉じ始めから終わりまで切断力の低下が少ない2本シリンダ
■耐摩耗プレート・締め込みピンナット使用でメンテナンス性向上
|
|
New! PD390(D) |

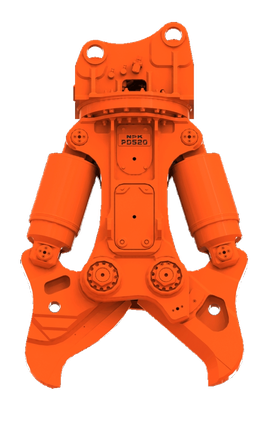

New! PD520(D) |

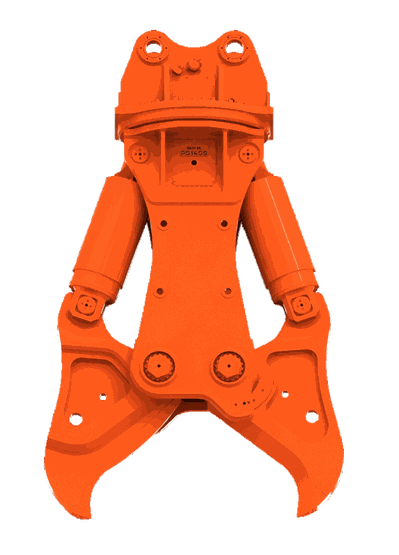

New! PD1400(D) |
|
| 先端切断力 | kN | 1335 | 1555 | 2260 |
| 中央切断力 | kN | 2365 | 2860 | 4160 |
| 最大/最小開口幅 | mm | 850/0 | 1210/0 | 1900/0 |
| カッタ長さ | mm | 855 | 905 | 1350 |
|
本体内蔵リリーフ弁 設定圧力 |
MPa | - | - | - |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 32 | 32 | 32 |
| 質量 | kg | 3745 (3770) | 5005 (5020) | 特注問合 |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
29～38 |
39～48 |
170～ |
|
|

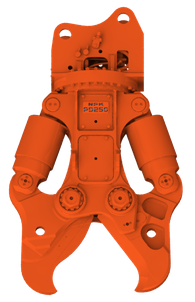

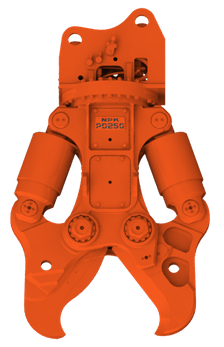

PD250(D)(S) |
|||
| フリー旋回 | デュアル旋回(D) | スイッチ旋回(S) | ||
| 先端切断力 | kN | 850 | ||
| 中央切断力 | kN | 1600 | ||
| 最大/最小開口幅 | mm | 660/0 | ||
| カッタ長さ | mm | 710 | ||
|
本体内蔵リリーフ弁 設定圧力 |
MPa | 28 | ||
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 30 | ||
| 質量 | kg |
2525 |
2570 | 2580 |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
19～21 | ||
*(D)はデュアル旋回タイプ
*(S)はスイッチ旋回タイプ
*(R)は油圧旋回タイプ
*各製品の仕様は、改良のため予告なく変更することがありますので、ご了承ください。
*取り付けの際には当該ショベルのアタッチメント装着可能質量をご確認ください。
*油量はショベルの油量に準じます。
■プラントの解体に適したアーム
|
|

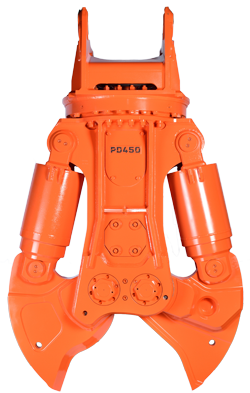

PD450(D) | PD500(D) | |
| 先端切断力 | kN | 1320 | 1320 |
| 中央切断力 | kN | 2700 | 3000 |
| 最大/最小開口幅 | mm | 1000/0 | 1200/0 |
| カッタ長さ | mm | 720 | 850 |
|
本体内蔵リリーフ弁 設定圧力 |
MPa | - | - |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 32 | 32 |
| 質量 | kg | 4475 (4495) | 5045 (5020) |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
40～45 |
48～55 |
*(R)は油圧旋回タイプ
*各製品の仕様は、改良のため予告なく変更することがありますので、ご了承ください。
*取り付けの際には当該ショベルのアタッチメント装着可能質量をご確認ください。
*油量はショベルの油量に準じます。
Mシリーズ
解体、金属リサイクルで力を発揮
特徴
■当社独自技術ブースタ（増圧）機構搭載により、素早い開閉＆破砕力
■滑りやすい切断物でも逃すことなく抱き込んで切断
■どの角度でも対応可能な標準油圧全旋回
■切断時にアームが張り出さず、狭い現場でもOK!
■コラム構造物にも容易に穴開け切断
■拾い切りが可能！スクラップヤードに最適！
|
|

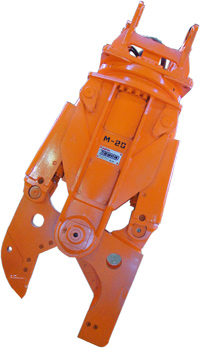

M-20K |
M-31K | M-38K | |
| 先端切断力 | kN |
810 |
1100 | 1510 |
| 最大/最小開口幅 | mm |
535/0 |
580/0 | 765/0 |
|
本体内蔵リリーフ弁 設定圧力 |
MPa |
25 |
26 | 25 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 28 | 28 | 28 |
| 油量 | L/min |
100～250 |
150～350 | 175～400 |
| 質量 | kg |
2090 |
3135 | 4335 |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
19～21 |
29～38 | 39～48 |
*ツーシリンダ/両刃駆動タイプ(ひろい切り方式)
*各製品の仕様は、改良のため予告なく変更することがありますので、ご了承ください。
*取り付けの際には当該ショベルのアタッチメント装着可能質量をご確認ください。

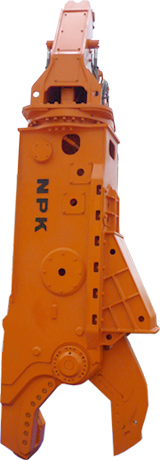

超大型 Kシリーズ(ブーム取付型）
大型対象物も楽々切断！
特徴
■当社独自技術ブースタ（増圧）機構搭載
■圧倒的な作業量と切断力
■どの角度でも対応可能な標準油圧全旋回
■油圧ショベルのブームに直接取り付けてワンランク上の切断を実現！
|
|
K-65XR | |
| 先端切断力 | kN | - |
| 中央切断力 | kN | 3300 |
| 最大/最小開口幅 | mm | 836/0 |
|
本体内蔵リリーフ弁 設定圧力 |
MPa | 30 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 32 |
| 油量 | L/min | 150～500 |
| 質量 | kg | 特注問合 |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
29～48 |
