油圧ブレーカ
小型から超大型ブレーカまで、お客様のニーズにお応えできる豊富なバリエーションを揃えています。
小型 - PHシリーズ
ハイパワーを維持しつつ「より長持ち」をさらに追求した最先端ブレーカ
特徴
■エネルギー効率が良い「ガス駆動方式」を唯一採用。
■窒素ガスの圧力増減で、打撃力をコントロール可能。
■シリンダの材質強度アップ（浸炭処理）と空打ち防止使用の活用で耐摩耗・耐久性、大幅アップ。
■圧倒的なメンテナンス性の向上
・チゼルホルダ・インパクトリング・シリンダ・バルブケースが一体化され、部品点数の大幅削減と、
本体の軽量化を実現した斬新なデザイン、シンプル化された構造
・部品点数の大幅削減
・稼働率、利益率のアップに寄与し、ランニングコストを抑制
■操作性の向上
・従来機に比べ、ショベルでの押し付け力を大幅に低減したので扱いやすい。
・トップクラスの破砕力を実現。
・軽量化で作業効率UP！
■多様化したニーズに対応
・プラグを入れ替えるだけで簡単に空打ち防止使用に変更可能。
・水中仕様・ 超低騒音仕様・耐熱仕様にも従来通り対応
|
|
PH-06 | PH-07 | PH-1 | |
| 打撃数 | b.p.m |
480～1200 |
450～1300 | 550～1100 |
| チゼル径 φ | mm |
42 |
47 | 57 |
| 作動圧力 | MPa |
12～14 |
15～17 | 15～17 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 20 | 20 | 20 |
|
油量 |
L/min |
15～35 |
15～45 | 25～55 |
|
全長 (ブラケット・チゼル付) |
mm |
955 |
1005 | 1120 |
| 本体質量 (チゼル付) | kg |
55 |
75 | 100 |
|
総質量 (ブラケット・チゼル付) |
kg |
75 |
95 | 150 |
| 【参考】取付ショベル |
ton ｸﾗｽ |
1.0～1.8 |
1.5～2.7 | 2.0～3.5 |
|
|
PH-2 |
PH-3 | PH-4 | |
| 打撃数 | b.p.m | 500～1200 | 500～1150 | 400～1000 |
| チゼル径φ | mm | 66 | 76 | 86 |
| 作動圧力 | MPa | 15～17 | 15～17 | 15～17 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 23 | 23 | 23 |
|
油量 |
L/min |
25～60 |
45～100 | 50～120 |
|
全長 (ブラケット・チゼル付) |
mm |
1210 |
1360 | 1550 |
| 本体質量 (チゼル付) | kg |
125 |
205 | 305 |
|
総質量 (ブラケット・チゼル付) |
kg |
180 |
325 | 440 |
| 【参考】取付ショベル |
ton ｸﾗｽ |
3.0～5.5 |
4.0～8.0 | 6.0～9.0 |
＊各製品の仕様は、改良のため予告なく変更することがありますので、ご了承ください。
＊取り付けの際には当該ショベルのアタッチメント装着可能質量をご確認ください。
＊作動圧力・油量・打撃数はジャッキアップ時の参考値です。
小型 E-106
小型ながらハイパワーを実現
特徴
■メンテナンスが容易な設計。
■シリンダ部にブラケット取付穴を設けることにより、ブラケットの耐久性アップ。
|
|
E-106 | |
| 打撃数 | b.p.m | 900～1200 |
| チゼル径 φ | mm | 41 |
| 作動圧力 | MPa | 10～12 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 18 |
|
油量 |
L/min | 15～20 |
| 全長 (チゼル付) | mm | 845 |
|
本体質量(チゼル付) |
kg | 35 |
|
総質量 |
kg | 45 |
|
【参考】取付ショベル |
ton ｸﾗｽ |
0.7～1.0 |
＊各製品の仕様は、改良のため予告なく変更することがありますので、ご了承ください。
＊取り付けの際には当該ショベルのアタッチメント装着可能質量をご確認ください。
＊作動圧力・油量・打撃数はジャッキアップ時の参考値です。
中型シリーズ GHDシリーズ
打撃数選択可能！GHDシリーズ
特徴
■破砕対象に適した打撃数を選択可能
■ルーズフィットホルダブッシュ使用により、メンテナンス向上！
■シリンダを刷新しメンテナンス性向上（GHD6のみ）
■バルブシステム刷新により、軟堀削時の不安定な打撃を改善（GHD10のみ）
|
New!! GHD6 |
New!! GHD10 |
||
| 作動圧力 | MPa | 15～17 | 16～18 |
| ATT油圧配管設定圧力 | MPa | 25 | 25 |
| 油量 | L/min | 90～150 |
165～210 |
|
打撃数 （ハイスピード） |
b.p.m |
650～1000 |
600～800 |
|
打撃数 （ノーマルスピード） |
450～800 |
430～550 |
|
|
全長【土木】 (ブラケット・チゼル付) |
mm | 1950 | 2470 |
|
全長【砕石】 (ブラケット・チゼル付) |
mm | - | 2470 |
|
本体質量(チゼル付) |
kg | 570※ | 965 |
|
総質量【土木】 (ブラケット・チゼル付) |
kg | 850 | 1585 |
|
総質量【砕石】 (ブラケット・チゼル付) |
kg | - | 1700 |
|
チゼル径φ |
mm | 106 | 136 |
|
【参考】取付ショベル |
ton ｸﾗｽ |
10～16 | 19～21 |
＊各製品の仕様は、改良のため予告なく変更することがありますので、ご了承ください。
＊取り付けの際には当該ショベルのアタッチメント装着可能質量をご確認ください。
＊作動圧力・油量・打撃数はジャッキアップ時の参考値です。
＊ショベル設定圧力を指定の圧力に設定してください。圧力が高すぎると故障や破損の原因になります。
※GHD6超低騒音の本体質量（チゼル付）は585㎏
中型・大型シリーズ GHシリーズ
強力な打撃力＆抜群の耐久性シリーズ GHシリーズ
特徴
■「クッションラバー」の採用で、振動・騒音を軽減。オペレータ・ショベルに優しい設計（GH-9以上の機種）
■安定した作業性。
■用途にあわせて3種類のブラケットをご用意(土木・砕石・縦型)。
■トンネル工事・高温の現場・水中などの過酷な作業にも対応（特殊仕様機）水中仕様動画

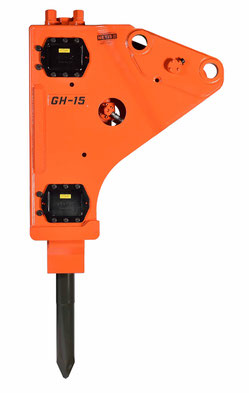

GH-15
|
|
GH-6 | GH-9 | GH-10 | |
| 打撃数 | b.p.m |
450～800 |
500～650 | 430～550 |
| チゼル径 φ | mm |
106 |
126 | 136 |
| 作動圧力 | MPa |
15～17 |
15～18 | 15～17 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 25 | 25 | 25 |
|
油量 |
L/min |
90～150 |
150～200 | 165～210 |
|
全長【土木】(チゼル付) |
mm |
1950 |
2340 | 2520 |
|
全長【砕石】(チゼル付) |
mm | - |
2340 |
2520 |
| 本体質量 (チゼル付) | kg |
575 |
845 | 990 |
|
総質量【土木】 (ブラケット・チゼル付) |
kg |
850 |
1410 | 1600 |
|
総質量【砕石】 (ブラケット・チゼル付) |
kg | - |
1520 |
1705 |
| 【参考】取付ショベル |
ton ｸﾗｽ |
10～16 |
19～21 | 19～21 |
| GH-12 |
GH-15 |
GH-18 | ||
| 打撃数 | b.p.m | 400～520 | 350～450 | 300～400 |
| チゼル径 φ | mm | 146 | 156 | 165 |
| 作動圧力 | MPa | 15～17 | 15～17 | 15～17 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 25 | 25 | 25 |
|
油量 |
L/min |
170～220 |
200～250 | 220～290 |
|
全長【土木】(チゼル付) |
mm |
2735 |
2935 | 3065 |
|
全長【砕石】(チゼル付) |
mm |
2735 |
2935 | 3065 |
| 本体質量 (チゼル付) | kg |
1210 |
1485 | 1825 |
|
総質量【土木】 (ブラケット・チゼル付) |
kg |
1940 |
2430 | 2910 |
|
総質量【砕石】 (ブラケット・チゼル付) |
kg |
2110 |
2660 | 3180 |
| 【参考】取付ショベル |
ton ｸﾗｽ |
22～28 |
29～38 | 39～48 |
＊各製品の仕様は、改良のため予告なく変更することがありますので、ご了承ください。
＊取り付けの際には当該ショベルのアタッチメント装着可能質量をご確認ください。
＊作動圧力・油量・打撃数はジャッキアップ時の参考値です。
超大型シリーズ- GHシリーズ
世界トップクラスの破砕力！
特徴
■圧倒的なパワーと作業性。
■エネルギー効率が良い「ガス駆動方式」を唯一採用。
■窒素ガスの圧力増減で、打撃力をコントロール可能。
■「クッションラバー」の採用で、振動・騒音を軽減。オペレータ・ショベルに優しい設計。
|
|
GH-23 | GH-30 | GH-40 | |
| 打撃数 | b.p.m | 300～400 | 310～390 | 240～330 |
| チゼル径 φ | mm | 174 | 184 | 204 |
| 作動圧力 | MPa | 16～18 | 16～18 | 16～18 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 25 | 25 | 25 |
|
油量 |
L/min |
250～320 |
280～350 | 300～400 |
|
全長(チゼル付) |
mm |
3395 |
3625 | 3950 |
| 本体質量 (チゼル付) | kg |
2255 |
2650 | 3865 |
|
総質量 (ブラケット・チゼル付) |
kg | 特注問合※ | 特注問合※ | 特注問合※ |
| 【参考】取付ショベル |
ton ｸﾗｽ |
45～65 |
60～80 | 90～110 |
|
|
GH-50 | |
| 打撃数 | b.p.m | 210～280 |
| チゼル径 φ | mm | 214 |
| 作動圧力 | MPa | 15～17 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 25 |
|
油量 |
L/min | 350～450 |
|
全長(チゼル付) |
mm | 4350 |
| 本体質量 (チゼル付) | kg | 5770 |
| 総質量(ブラケット・チゼル付) | kg | 特注問合※ |
| 【参考】取付ショベル |
ton ｸﾗｽ |
120 |
＊各製品の仕様は、改良のため予告なく変更することがありますので、ご了承ください。
＊取り付けの際には当該ショベルのアタッチメント装着可能質量をご確認ください。
＊作動圧力・油量・打撃数はジャッキアップ時の参考値です。
※取付ショベルによって全長が変わります。
