圧砕機
●ツーシリンダ圧砕機(SVシリーズ)・・・最大の圧砕力と自慢の開口幅
●ツーシリンダ圧砕機 ミニクラス (SVシリーズ)・・・待望のミニクラスが新登場！
●圧砕機（Ｓシリーズ）・・・小型から大型ショベル搭載用まで豊富なラインアップ
●圧砕機（Xシリーズ）・・・小型軽量でもハイパワー
ツーシリンダ圧砕機 (SVシリーズ)
特徴
■当社独自技術、ブースタ（増圧）機構搭載
■アームの閉じ始めから終わりまで破砕力を維持！
■センターカッタ標準装備
|
|
New! SV50 |
|
| 先端破砕力 | kN | 360 |
| 最大/最小開口幅 | mm | 610/0 |
|
本体内蔵リリーフ弁 設定圧力 |
MPa | 21 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 25 |
| 油量 | L/min | 30～70 |
| 質量 | kg | 480 |
|
【参考】 取付ショベル |
ton ｸﾗｽ |
4.0～5.5 |
|
|
SV-7X(R)(S) | |||
| フリー旋回 | 油圧旋回(R) | スイッチ旋回(S) | ||
| 先端破砕力 | kN | 470 | ||
| 最大/最小開口幅 | mm | 700/0 | ||
|
本体内蔵リリーフ弁 設定圧力 |
MPa | - | ||
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 28 | ||
| 油量 | L/min | 50～130 | ||
| 質量 | kg | 745 | 780 | |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
6～9 | ||
|
|

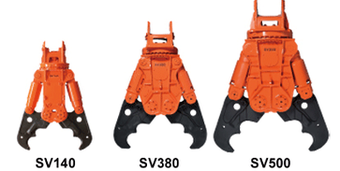

SV140(D)(S) | |||
| フリー旋回 | デュアル旋回(D) | スイッチ旋回(S) | ||
| 先端破砕力 | kN | 700 | ||
| 最大/最小開口幅 | mm | 950/0 | ||
|
本体内蔵リリーフ弁 設定圧力 |
MPa | 28 | ||
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 30 | ||
| 油量 | L/min | 80～230 | ||
| 質量 | kg | 1440 |
1470 |
1465 |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
10～16 | ||
|
|
SV250(D)(S) |
|||
| フリー旋回 | デュアル旋回(D) | スイッチ旋回(S) | ||
| 先端破砕力 | kN | 1150 | ||
| 最大/最小開口幅 | mm | 1200/0 | ||
|
本体内蔵リリーフ弁 設定圧力 |
MPa | 28 | ||
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 30 | ||
| 油量 | L/min | 100～400 | ||
| 質量 | kg | 2450 | 2490 | 2500 |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
19～28 | ||
|
|
SV380(D) | SV400(D) |
SV500(D) |
|
| 先端破砕力 | kN | 1400 | 1540 | 1780 |
| 最大/最小開口幅 | mm | 1400/0 | 1500/0 | 1750/0 |
|
本体内蔵リリーフ弁 設定圧力 |
MPa | 28 | 28 | 28 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 30 | 30 | 30 |
| 油量 | L/min | 150～500 | 150～500 | 175～600 |
| 質量 | kg | 3735 (3795) | 4100 (4115) |
5000 (5090) |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
29～38 | 29～38 | 39～48 |
|
|

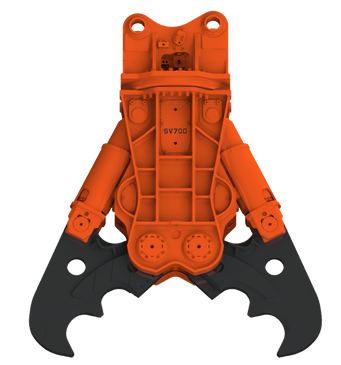

SV700D |
SV-100XR |
SV-110XR |
|
| 先端破砕力 | kN |
2560 |
2660 |
2600 |
| 最大/最小開口幅 | mm | 2000/0 | 2200/0 |
2200/0 |
|
本体内蔵リリーフ弁 設定圧力 |
MPa | 28 | 28 | 28 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 30 | 30 | 30 |
| 油量 | L/min |
200～700 |
200～800 | 200～800 |
| 質量 | kg | 特注問合 |
特注問合 |
特注問合 |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
60～100 | 80～100 | 180～220 |
|
|
New! SV1000D |

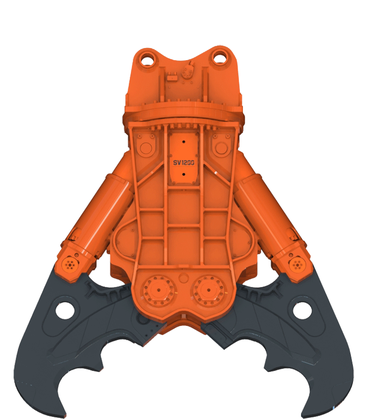

New! SV1200D |
|
| 先端破砕力 | kN |
3000 |
3170 |
| 最大/最小開口幅 | mm |
2200/0 |
2400/0 |
|
本体内蔵リリーフ弁 設定圧力 |
MPa | 28 | 28 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 30 | 30 |
| 油量 | L/min |
200～800 |
200～800 |
| 質量 | kg | 特注問合 | 特注問合 |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
80～100 | 180～220 |
＊(S)はスイッチ旋回タイプ。
＊(R)は油圧旋回タイプ。SV-65XR, SV-100XR, SV-110XRは油圧旋回タイプのみ。
＊各製品の仕様は、改良のため予告なく変更することがありますので、ご了承ください。
＊取り付けの際には当該ショベルのアタッチメント装着可能質量をご確認ください。
ツーシリンダ圧砕機 ミニクラス (SVシリーズ) (ブースタ非搭載タイプ)
特徴
■広い開口幅で高い作業効率！
■円筒形シリンダカバー標準装備
■アームの閉じ始めから終わりまで破砕力を維持！
|
|

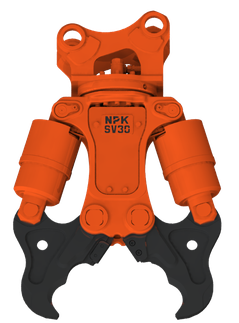

SV30 |
|
| 先端破砕力 | kN |
300 |
| 最大/最小開口幅 | mm | 440/0 |
|
本体内蔵リリーフ弁 設定圧力 |
MPa | - |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 25 |
| 油量 | L/min | - |
| 質量 | ㎏ | 300 |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
3.0～5.5 |
＊各製品の仕様は、改良のため予告なく変更することがありますので、ご了承ください。
＊取り付けの際には当該ショベルのアタッチメント装着可能質量をご確認ください。
＊油量はショベルの油量に準じます。
＊【SV30は、NETIS対象外です】
圧砕機(Xシリーズ)
特徴
■当社独自技術ブースタ（増圧）機構搭載で、素早い開閉＆破砕力
■中爪を標準装備（X-1 / X-09を除く）
|
|
X-09 |
X-1 |
X-3A |
|
| 先端破砕力 | kN | 205 | 240 | 320 |
| 最大/最小開口幅 | mm | 230/0 | 260/0 | 350/0 |
|
本体内蔵リリーフ弁 設定圧力 |
MPa | - | ※21 | 21 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 21 | 23 | 23 |
| 油量 | L/min | 20～30 | 20～30 | 30～60 |
| 質量 | kg | 85 | 120 | 290 |
|
【参考】 取付ショベル |
ton ｸﾗｽ |
～1.0 | 1.3～2.0 | 2.5～4.0 |
|
|
X-4A | X-7A | |
| 先端破砕力 | kN | 340 | 490 |
| 最大/最小開口幅 | mm | 440/0 | 550/0 |
|
本体内蔵リリーフ弁 設定圧力 |
MPa | 21 | 25 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 23 | 28 |
| 油量 | L/min | 30～70 | 50～130 |
| 質量 | kg | 370 | 660 |
|
【参考】 取付ショベル |
ton ｸﾗｽ |
4.0～5.5 | 6.0～9.0 |
＊各製品の仕様は、改良のため予告なく変更することがありますので、ご了承ください。
＊取り付けの際には当該ショベルのアタッチメント装着可能質量をご確認ください。
※X-1には特注機としてリリーフ弁が本体に内蔵されていないモデルがあります。
リリーフ弁が内蔵されていないモデルの場合、ショベル油圧配管リリーフ設定圧力は21MPaに設定して下さい。
圧砕機(Sシリーズ）※受注生産
小型から大型ショベル搭載用まで豊富なラインアップ
特徴
■当社独自技術、ブースタ（増圧）機構搭載 , 素早い開閉と優れた破砕力を実現
■圧倒的なスピードとパワー
■軽量な本体、抜群の操作性
|
|
S-13XC 受注生産 |
S-16XC 受注生産 |
S-23XC(R) 受注生産 |
|
| 先端破砕力 | kN |
660 |
710 |
890 |
| 最大/最小開口幅 | mm |
810/0 |
850/0 | 1000/0 |
|
本体内蔵リリーフ弁 設定圧力 |
MPa | 25 | 25 | 28 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 28 | 28 | 30 |
| 油量 | L/min |
80～180 |
80～180 |
100～250 |
| 質量 | kg |
1395 |
1530 | 2275 (2370) |
|
【参考】 取付ショベル |
ton ｸﾗｽ |
10～16 |
10～16 | 19～21 |
|
|
S-24XC(R) 受注生産 |
S-36XC(R) 受注生産 |
S-42XC(R) 受注生産 |
|
| 先端破砕力 | kN |
1000 |
1400 | 1520 |
| 最大/最小開口幅 | mm |
1100/0 |
1355/0 | 1500/0 |
|
本体内蔵リリーフ弁 設定圧力 |
MPa | 25 | 25 | 25 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 28 | 28 | 28 |
| 油量 | L/min |
100～250 |
150～350 |
175～400 |
| 質量 | kg |
2465 (2550) |
3740 (3735) |
4560 (4560) |
|
【参考】 取付ショベル |
ton ｸﾗｽ |
19～21 |
29～38 | 39～48 |
＊(R)は油圧旋回タイプ。
＊各製品の仕様は、改良のため予告なく変更することがありますので、ご了承ください。
＊取り付けの際には当該ショベルのアタッチメント装着可能質量をご確認ください。
＊S-13XC / S-16XC / S-23XC(R) / S-24XC(R) / S-36XC(R) / S-42XC(R) 製品は受注生産となりますので
ご注意下さい。
