小割圧砕機
小割圧砕機 （Gシリーズ）
コンクリートの小割、鉄筋の丸め込み作業、積み込み作業に最適
特徴
■当社独自技術ブースタ（増圧）機構搭載により、素早い開閉&破砕力
■コンクリートなど対象物がつかみやすい幅広アーム
■全機種鉄筋カッタ標準装備
■強靭なフレームを採用
| G70 | G120 |
G175 |
||
| 先端破砕力 | kN | 410 | 690 | 695 |
| 最大/最小開口幅 | mm |
600/0 |
780/0 |
825/0 |
|
本体内蔵リリーフ弁 設定圧力 |
MPa |
26 |
28 | 26 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa |
28 |
30 | 28 |
| 油量 | L/min |
50～130 |
80～180 |
100～250 |
| 質量 | kg |
690 |
1170 | 1740 |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
6～9 |
10～16 |
19～21 |
|
|
G200 |
G-28J |
G-40 | |
| 先端破砕力 | kN | 815 | 1170 | 1240 |
| 最大/最小開口幅 | mm |
855/0 |
1000/0 | 1130/0 |
|
本体内蔵リリーフ弁 設定圧力 |
MPa |
26 |
28 | 30 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa |
28 |
30 | 32 |
| 油量 | L/min | 100～250 |
150～350 |
175～400 |
| 質量 | kg |
2015 |
2980 | 3815 |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
19～21 |
25～38 | 39～48 |
＊各製品の仕様は、改良のため予告なく変更することがありますので、ご了承ください。
＊取り付けの際には当該ショベルのアタッチメント装着可能質量をご確認ください。
＊G200, G-28Jはティース交換タイプ

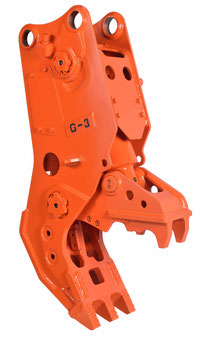

３トン、４トンクラス兼用小割圧砕機 (Gシリーズ) (ブースタ非搭載タイプ)
小さくてもパワフルに ! 狭小の現場で大活躍 !!
特徴
■同クラスの小割機でトップレベルの開口幅＆破砕力
■コンクリート等対象物がつかみやすい幅広のアーム
■鉄筋カッタ標準装備、フレーム耐久性アップ
|
|
G-3 | |
| 先端破砕力 | kN | 240 |
| 最大/最小開口幅 | mm | 435/0 |
|
本体内蔵リリーフ弁 設定圧力 |
MPa | - |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 26 |
| 質量 | kg | 280 |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
3.0～5.5 |
＊製品の仕様は、改良のため予告なく変更することがありますので、ご了承ください。
＊取り付けの際には当該ショベルのアタッチメント装着可能質量をご確認ください。
＊油量はショベルの油量に準じます。
＊【G-3は、NETIS対象外です】

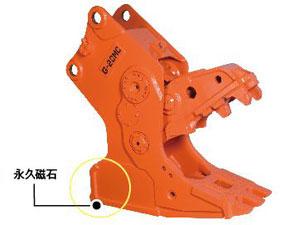

永久磁石付き 小割圧砕機 （Gシリーズ）
特徴
■当社独自技術ブースタ（増圧）機構搭載により、素早い開閉&破砕力
■電機配線が不要
■強力な吸着力
■アームの開閉で磁石がON/OFF
|
|
G-20MC | |
| 先端破砕力 | kN | 655 |
| 最大/最小開口幅 | mm | 840/0 |
|
マグネット寸法 (長径 x 短径) |
mm | 458 x 310 |
| 吸着質量 (嵩比重1.3) | kg | 65 |
|
本体内蔵リリーフ弁 設定圧力 |
MPa | 26 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 28 |
| 油量 | L/min | 100～250 |
| 質量 | kg | 2150 |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
19～21 |
＊吸着質量は、かさ比重1.3のスクラップ（1級スクラップ相当）を吸着したときの値を示しています。
＊各製品の仕様は、改良のため予告なく変更することがありますので、ご了承ください。
＊取り付けの際には当該ショベルのアタッチメント装着可能質量をご確認ください。
＊磁石付小割圧砕機をご使用になる際には、「車両系建設機械運転技能講習修了証」
（整地・運搬。積み込み及び掘削用）に加えて、「小型移動式クレーン運転技能講習修了証」
または、「移動式クレーン特別教育」の取得を奨励いたします。
電磁石付き 小割圧砕機 (220V)
特徴
■当社独自技術ブースタ（増圧）機構搭載、素早い開閉＆破砕力
■3.8kW、760パイ丸型電磁石
■アーム先端は鉄筋をつまみやすい形状
■鉄筋カッタ標準装備
|
|
G210EH |
G250EH |
G300EH |
|
| 先端破砕力 | kN | 670 | 705 | 850 |
| 最大/最小開口幅 | mm | 765/0 | 840/0 | 900/0 |
| マグネット外形 | mm | 760 | 760 | 760 |
| 吸着質量 (嵩比重1.3) | kg | 225 | 225 | 225 |
|
本体内蔵リリーフ弁 設定圧力 |
MPa | 28 | 28 | 28 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 30 | 30 | 30 |
| 油量 | L/min | 100～250 | 100～250 | 150～350 |
| 質量 | kg | 2100 | 2450 | 2950 |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
19～21 | 19～21 | 25～38 |
|
|
G380EH |
|
| 先端破砕力 | kN | 1175 |
| 最大/最小開口幅 | mm | 1050/0 |
| マグネット外形 | mm | 760 |
| 吸着質量 (嵩比重1.3) | kg | 225 |
|
本体内蔵リリーフ弁 設定圧力 |
MPa | 26 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 28 |
| 油量 | L/min | 150～400 |
| 質量 | kg | 3850 |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
29～48（※1） |
＊各製品の仕様は、改良のため予告なく変更することがありますので、ご了承ください。
＊取り付けの際には当該ショベルのアタッチメント装着可能質量をご確認ください。
＊ご使用前には、当該ショベルの発電機／制御盤の使用をご確認ください。
＊磁石付小割圧砕機をご使用になる際には、「車両系建設機械運転技能講習修了証」
（整地・運搬。積み込み及び掘削用）に加えて、「小型移動式クレーン運転技能講習修了証」
または、「移動式クレーン特別教育」の取得を奨励いたします。
＊吸着質量は、かさ比量1.3のスクラップ(1級スクラップ相当)を吸着したときの値を示しています。
電磁石付き 小割圧砕機 (24V) （Gシリーズ）
軽量で使いやすい磁石付き小割圧砕機
特徴
■当社独自技術ブースタ（増圧）機構搭載、素早い開閉&破砕力
■軽量な電磁石ながら、強い吸着力
■確実な鉄筋の吸着／開放作業
■バッテリー保護の警報装置付きで、安全な作業！
■鉄筋カッタ標準装備
■ティース交換式
|
|
G-15JEL | G-20JEL | G-30JEL | |
| 先端破砕力 | kN |
685 |
655 | 1170 |
| 最大/最小開口幅 | mm | 780/0 | 800/0 | 1000/0 |
| マグネット外形 | mm | 600 | 600 | 700 |
| 吸着質量 (嵩比重1.3) | kg | 95 | 95 | 130 |
|
本体内蔵リリーフ弁 設定圧力 |
MPa | 28 | 26 | 28 |
|
ショベル油圧配管 リリーフ設定圧力 |
MPa | 30 | 28 | 30 |
| 油量 | L/min | 80～180 | 100～250 | 150～350 |
| 質量 | kg | 1480 | 2000 | 3435 |
| 【参考】 取付ショベル |
ton ｸﾗｽ |
12～16 | 19～21 | 29～38 |
＊吸着質量は、かさ比重1.3のスクラップ（1級スクラップ相当）を吸着したときの値を示しています。
＊各製品の仕様は、改良のため予告なく変更することがありますので、ご了承ください。
＊取り付けの際には当該ショベルのアタッチメント装着可能質量をご確認ください。
＊磁石付小割圧砕機をご使用になる際には、「車両系建設機械運転技能講習修了証」
（整地・運搬。積み込み及び掘削用）に加えて、「小型移動式クレーン運転技能講習修了証」
または、「移動式クレーン特別教育」の取得を奨励いたします。
